Projekt Beschreibung
Einziehstopfen mit Dichtlippen
INtherm® 40 ± 5 Shore A
Größen farblich unterscheidbar

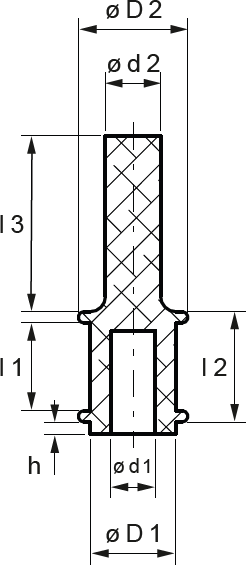

Maße in mm, Toleranzen DIN ISO 3302-1, M3
| wdt_ID | Artikel-Nr. | ø D 1 | ø D 2 | ø d 1 | ø d 2 | l 1 | l 2 | l 3 | h | Farbe |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 138501 | 4,1 | 6,9 | 1,0 | 2,0 | 6,2 | 9,4 | 15,3 | 1,6 | blau |
| 2 | 138502 | 5,0 | 7,7 | 1,9 | 5,0 | 6,8 | 10,0 | 20,4 | 2,0 | grün |
| 3 | 138503 | 6,7 | 9,5 | 3,3 | 3,8 | 8,0 | 11,6 | 20,5 | 2,0 | rot |
| 4 | 138504 | 6,6 | 9,5 | 3,6 | 5,3 | 7,1 | 10,7 | 20,6 | 1,8 | blau |
| 5 | 138505 | 6,7 | 9,5 | 3,3 | 5,6 | 8,8 | 12,3 | 19,8 | 2,0 | rot |
| 6 | 138506 | 6,9 | 10,7 | 3,8 | 5,7 | 6,7 | 9,9 | 19,1 | 3,2 | grau |
| 7 | 138507 | 8,0 | 10,8 | 4,6 | 5,1 | 6,6 | 10,7 | 20,4 | 2,0 | braun |
| 8 | 138508 | 8,5 | 11,3 | 5,1 | 3,8 | 6,6 | 10,2 | 20,4 | 2,0 | grün |
| 9 | 138509 | 8,5 | 11,3 | 5,1 | 3,8 | 9,0 | 12,5 | 20,4 | 2,0 | blau |
| 10 | 138510 | 8,5 | 11,3 | 5,1 | 7,0 | 9,0 | 12,5 | 20,4 | 2,0 | rot |
| 11 | 138511 | 10,3 | 13,0 | 5,1 | 5,6 | 11,6 | 15,2 | 26,8 | 2,0 | grau |
| 12 | 138512 | 10,2 | 13,2 | 5,1 | 7,6 | 11,3 | 15,4 | 27,1 | 2,0 | gelb |
| 13 | 138513 | 10,3 | 13,0 | 5,1 | 5,6 | 9,9 | 14,0 | 25,4 | 2,0 | braun |
| 14 | 138514 | 10,3 | 13,0 | 5,1 | 5,6 | 6,6 | 10,2 | 27,8 | 2,0 | grün |
| 15 | 138515 | 13,6 | 17,4 | 7,1 | 8,9 | 14,0 | 17,5 | 31,2 | 2,0 | schwarz |
| 16 | 138516 | 13,5 | 17,0 | 7,9 | 10,2 | 14,0 | 18,0 | 32,0 | 2,0 | gelb |
| 17 | 138517 | 17,0 | 21,0 | 10,5 | 12,3 | 18,0 | 21,6 | 34,4 | 2,0 | blau |
| Artikel-Nr. | ø D 1 | ø D 2 | ø d 1 | ø d 2 | l 1 | l 2 | l 3 | h | Farbe |
