Projekt Beschreibung
Einziehstopfen mit Kragen
INtherm® 40 ± 5 Shore A
Größen farblich unterscheidbar

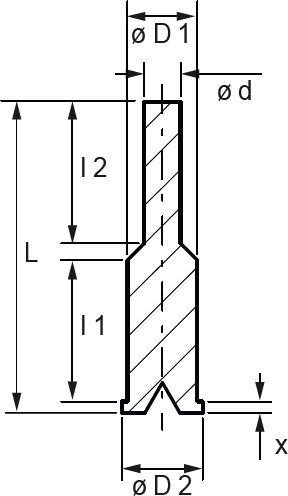

Maße in mm, Toleranzen DIN ISO 3302-1, M3
| wdt_ID | Artikel-Nr. | Gewinde | Ø D 1 | Ø d | Ø D 2 | l 1 | l 2 | x | L | Farbe |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 139001 | M 5 | 4,4 | 2,5 | 6,4 | 25,4 | 25,4 | 1,5 | 52,9 | schwarz |
| 2 | 139002 | – | 5,3 | 3,3 | 8,4 | 25,4 | 24,2 | 1,5 | 52,8 | gelb |
| 3 | 139003 | M 6 | 5,5 | 3,2 | 8,6 | 25,4 | 26,2 | 1,8 | 55,1 | grün |
| 4 | 139004 | – | 5,8 | 3,2 | 8,9 | 25,4 | 26,2 | 1,8 | 55,9 | blau |
| 5 | 139005 | M 8 | 7,2 | 4,1 | 10,2 | 25,4 | 27,0 | 1,8 | 56,7 | rot |
| 6 | 139006 | – | 8,5 | 4,1 | 11,7 | 25,4 | 26,2 | 1,8 | 56,7 | schwarz |
| 7 | 139007 | M 10 | 8,9 | 4,8 | 12,0 | 25,4 | 27,0 | 1,8 | 58,0 | blau |
| 8 | 139008 | – | 10,7 | 6,0 | 13,7 | 25,4 | 27,0 | 1,8 | 58,5 | rot |
| 9 | 139009 | M 12 | 11,3 | 6,1 | 14,2 | 25,4 | 27,0 | 1,8 | 59,0 | grau |
| 10 | 139010 | – | 12,5 | 6,5 | 15,5 | 25,4 | 25,4 | 2,0 | 55,8 | gelb |
| Artikel-Nr. | Gewinde | Ø D 1 | Ø d | Ø D 2 | l 1 | l 2 | x | L | Farbe |
