Projekt Beschreibung
Kombistopfen
von INtherm®
Zum Verschließen von Gewindebohrungen
Mit guter Abdeckung des ersten Gewindeganges
Abgeschrägte Einsteckseite für Innengewinde zur
leichten Montage
Größen farblich unterscheidbar

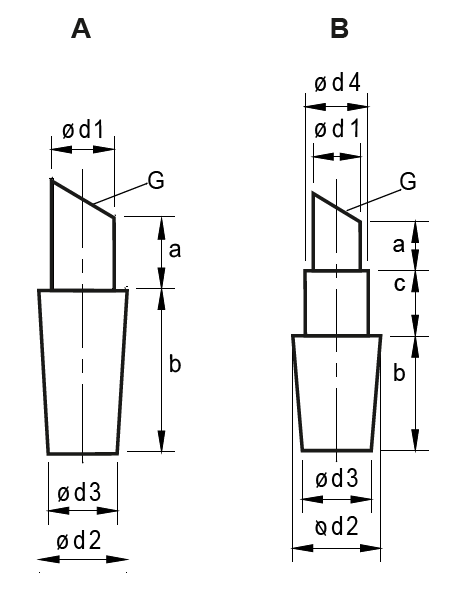

Maße in mm, Toleranzen DIN ISO 3302-1, M3
| wdt_ID | Artikel-Nr. | Gewinde | ø d 1 | ø d 2 | ø d 3 | ø d 4 | a | b | c | Form | Farbe |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 140001 | M 3 | 2,5 | 3,5 | 2,2 | – | 5,0 | 13,0 | – | A | hellblau |
| 2 | 140002 | M 4 | 3,4 | 4,3 | 3,8 | – | 5,0 | 20,0 | – | A | gelb |
| 3 | 140003 | M 5 | 4,3 | 5,2 | 4,6 | – | 6,0 | 20,0 | – | A | schwarz |
| 4 | 140004 | M 6 | 5,1 | 7,2 | 6,0 | 6.2 | 6,0 | 13,0 | 10 | B | grün |
| 5 | 140010 | M 6 | 4,9 | 7,2 | 6,0 | – | 15,0 | 20,0 | – | A | grün |
| 6 | 135101 | – | 6,6 | 10,0 | 0,0 | – | 55,0 | 16,0 | – | A | schwarz |
| 7 | 140005 | M 8 | 6,9 | 8,9 | 7,7 | 8.2 | 75,0 | 13,0 | 10 | B | rot |
| 8 | 140006 | M 10 | 8,5 | 10,5 | 9,0 | – | 95,0 | 25,0 | – | A | blau |
| 9 | 140007 | M 12 | 10,3 | 12,3 | 11,0 | – | 11,0 | 25,0 | – | A | grau |
| Artikel-Nr. | Gewinde | ø d 1 | ø d 2 | ø d 3 | ø d 4 | a | b | c | Form | Farbe |
